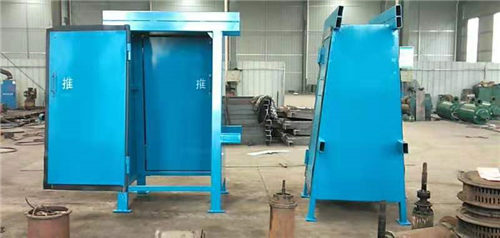

防突自動風門主要適用于行人巷道、行車巷道或人車共用巷道內通風設施的設置和通風系統的調整等。它能根據車輛及行人通行情況 ,實現自動開閉。該風門安裝后 ,能滿足礦井的反風要求 ,即使在礦井停電情況下也可由人工手動進行開閉。使用方便 ,便于維護 ,動作靈活 ,安全可靠

防突自動風門風門構件及參數

①礦用隔爆兼本安型控制主機。額定工作電壓 AC 127 V;額定功率 15 W;最高直流工作電壓 DC 12 V。②礦井本安型聲光語言報警箱。最高工作電壓 DC 12 V。③液壓泵站防爆電動機。電壓 AC 127 V;功率 15 kW。④液壓千斤頂。工作推力 2 kN。

⑤紅外線開關傳感器。額定工作電壓 DC 12～24 V;有效工作距離≤8 m。⑥礦用本安型磁控解鎖開關。輸入電壓 DC 12 V。



防突自動風門工作原理

自動風門工作原理如圖 1所示。自動風門采用紅外線開關傳感器作為檢測器 ,在風門的兩端分別形成一條不可見的監視線 ,當行人或車輛由巷道的任一方向進入時 ,紅外開關傳感器自動檢測并為控制設備提供信號。當 A門有人經過時 ,紅外線檢測發出觸發信號 ,液壓泵站電動機通電 ,A門的液壓缸工作 ,打開 A風門 ,同時 B門的液壓缸閉鎖上 B門。風門上裝有磁控開關傳感器 ,檢測風門的閉、合狀態。在開門時 ,磁控開關為語音箱提供觸發信號 ,語音箱開始語音提示。當 A風門打開時 , A門的聲光語音箱提示語音為“風門打開 ,請注意安全”,紅燈亮 ; B門同時語音提示“前方風門打開 ,請您稍候”, 紅燈同時亮。待最后一個行人或車輛通過紅外開關傳感器后 ,經過適當延時 (0～10 s,可以根據需要設定 ) ,A門的液壓缸關閉風門 ,風門報警語音和紅燈關閉 ,綠燈常亮。



另外 ,還設置了解鎖按鈕 ,在緊急情況下 ,當有人按下解鎖按鈕或主機開關時 ,主機斷電 ,全系統停止工作 ,靠人力手動可以推開風門。該功能主要另外 ,還設置了解鎖按鈕 ,在緊急情況下 ,當有人按下解鎖按鈕或主機開關時 ,主機斷電 ,全系統停止工作 ,靠人力手動可以推開風門。該功能主要
