氣動控制風門電控裝置結構特點
作者： 礦用風門來源： 互聯網

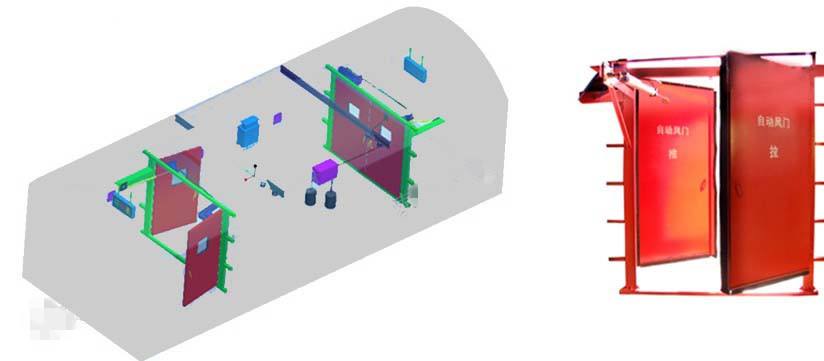

氣動控制風門控制用電控裝置結構特點
1、本裝置用PLC自動控制系統，采用紅外傳感器作為監視器，并兼有語言報警，保證行人和車輛順利、安全通過。
2、控制功能：控制器接收到紅外傳感器接收器發來的信號，識別后，控制執行機構（氣缸、油缸）動作，打開風門；延時7秒后（經PLC可調），自動控制執行機構動作，關閉風門。
3、閉鎖功能：當互為連鎖的兩道風門其中任意一道打開時，控制器控制執行機構閉鎖另一道風門，使之不能開啟；當打開風門關閉后，控制器自動解鎖。
4、手動解鎖功能：當出現故障時按下復位按鈕，整個控制系統停止工作，此時風門可以手動推開。當故障排除后按下置位按鈕，控制系統恢復正常工作。
5、語音提示功能：風門打開時，控制器應控制聲光報警箱提示語音信號。
氣動控制風門控制用電控裝置主要組成及其技術參數
KXJ0.2/127型礦用隔爆兼本安型風門控制器
1.額定工作電壓：AC 127V
2.額定功率：40W
3.本安參數：U0：DC12.5V，I0：1A
KXB12礦用本安型聲光報警箱
1.額定工作電壓：DC 12V
2.音響響度：不小于85dB
3.光信號可見距離20米
GUG8型礦用本安型紅外傳感器
1.額定工作電壓：DC 12.5V
2.感應距離：≤8m
3.本安參數：Ui: DC12.5V Ii:10mA（發送器） Ii:30mA（接收器）
GUC15型礦用本安型位置傳感器
1.額定工作電壓：DC 12V
2.接點容量：DC12.5V/1A
3.有效感應距離：≤15㎜
ZP-12C礦用本安型觸控傳感器
1.額定工作電壓：DC12V
2.額定工作電流：≤100mA
3.本安型供電距離≤10m
CFHC10-0.8礦用本安型氣動電磁閥
1.額定工作電壓：DC 12V
2.額定工作電流：≤266mA
3.輸入氣壓：0.2 ～0.8MPa
