避難硐室防爆門受力計算分析
作者： 礦用風門來源： 互聯網

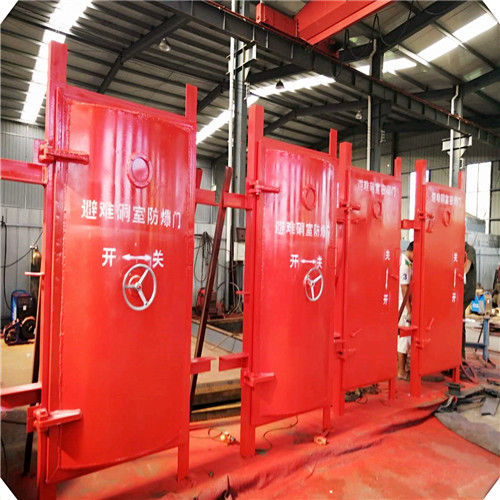

礦用避難硐室防爆門是煤礦井下避難硐室門的第一道防線，起到了安全關鍵作用，如何測算避難硐室防爆門達到國標呢，下面跟大家分享下，
避難硐室防爆門計算結果分析
1)門體受力云圖。100、200、300 ms 時刻整體門板與門框應力圖分別如圖 2( a) ～ 圖 2( c) ，在門體抗爆炸沖擊過程中，在門板與筋條結構的結合處出現應力集中，重點發生部位是應急逃生門的周邊部位，最大應力集中部位的壓力可達 333 MPa，小于鋼材的屈服強度 345 MPa，鋼材不會產生屈服。
2)門體位移云圖。100、200、300 ms 時刻整體門板與門框位移云圖分別如圖 3( a) ～ 圖 3( c) ，門體的最大位移出現在應急逃生門處，逃生門位于門體中間，最大位移距離為 16． 63 mm，小于 20 mm，不會出現門體及筋板的破壞。
3)逃生門氣密性分析。取逃生門與門框之間相鄰的 8 個節點進行氣密性分析，由逃生門與門框不同部位相應測點相對位移時程結果得: 逃生門與門框最大相對位移為 1． 38 mm，小于 2 mm，符合氣密性要求。
4)觀察窗防爆玻璃受力云圖。
在整個沖擊過程中，防爆玻璃所受最大應力為 23． 85 MPa，小于一般防爆玻璃的抗重擊強度 300MPa，故玻璃在整個沖擊過程中不會發生破壞。 在整個分析過程中，抓手所受最大應力為 264． 8 MPa，小于鋼材的屈服強度 345 MPa，不會出現鋼材的破壞。
