1  用途 KXJ127礦用隔爆兼本安型顯示控制箱（以下簡稱顯示控制箱）主要安裝于煤礦井下機電硐室、排水泵房、皮帶機頭、臨時排水點等地點，連接在礦上以太網內，用于地面與井下進行圖像傳輸、語音對講。其邏輯動作可以通過軟件編程來實現，是復雜的邏輯控制變得簡單、易行?？刂葡鋬炔康妮斎胼敵鲈O置有隔離電路，可靠的電氣保護和安全保護，從而確保控制器的可靠運行和電氣安全。 顯示控制箱連接在能夠上網的場合（不能上網的場合組成內網），能夠與遠程指揮端形成虛擬內網，方便對設備進行遠程診斷、程序下載等工作。 顯示控制箱執行標準GB3836-2010、Q/ZMD026－2011。

2  環境條件
——溫度:  0℃～40℃； ——平均相對濕度: ≤95%RH（＋25℃）； ——大氣壓力: 80kPa～106kPa； ——機械環境: 無顯著振動和沖擊的場合； ——適用于有瓦斯和煤塵爆炸的危險環境中； ——周圍介質無腐蝕性氣體。 3  主要技術參數 ? 工作電壓：AC127V/AC660V。 ? 工作電流：≤1A。 ? 本質安全型開關量輸入信號：高低電平信號，低電平≤5V，高電平≥ 13V。 ? 本質安全型模擬量輸入信號：輸入的電流信號4mA～20mA。 ? 開關量輸出：繼電器無源節點輸出。 ? 網絡通訊：傳輸速率：10/100 Mbps自適應； 信號工作電壓峰峰值：1.0V～5.0V； 傳輸距離：≤100m；（使用CAT5、CAT6類網絡雙絞線）。 ? 語音通訊：話音強度≥85 dB； 4 失真度≤15%。 ? 本安參數：U0：DC18.5V， I0：1000mA ；b）C0：2.1μF，  L0：0.1mH  。 備注：輸出本質安全型電源為江蘇新力科技實業有限公司生產的DHK-（B）輸出本質安全型電源（防爆編號：32008430）參數。


4  產品分類
4.1  型式     礦用隔爆兼本質安全型“Exd[ib] I Mb”。
4.2  產品型號

 KX    J     127

5  產品結構及原理

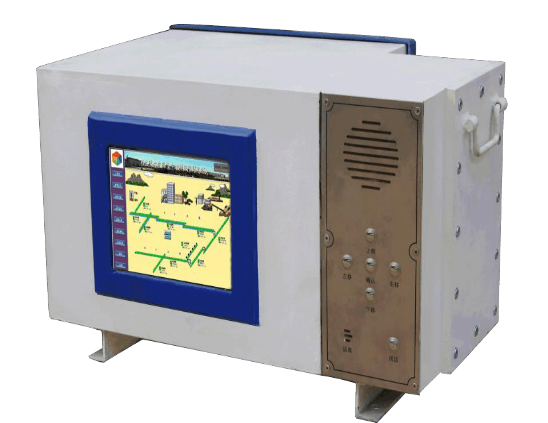

產品結構及外形尺寸 顯示控制箱由本安電源、觸摸屏、網絡設備、外殼四大部分組成，其外部結構如圖1所示。  圖1外部結構及尺寸圖 5.2  電氣原理 礦用通訊系統及設備 工作電壓：127V 通信及控制綜合

定做防爆配電箱防爆配電柜，防爆控制箱，防爆接線箱



主要功能 ? 具有與其它顯示控制箱進行語音對講。 ? 具有與其它交換機連接，將語音數據、視頻數據等通過網絡傳輸。 ? 具有采集模擬量信號和開關量信號功能。 ? 具有繼電器輸出控制功能。 ? 具有通訊功能。具有網絡通訊與RS485兩種通訊方式。 ? 通過顯示屏可以顯示運行狀態及參數。 ? 具有將攝像儀監控的圖像在顯示屏上顯示。

 電氣原理 顯示控制箱內放置網絡語音模塊，語音模塊通過網絡實現與地面的語音模塊的數據通訊；放置視頻服務器，監控視頻信號通過視頻服務器實現地面的圖像監控；放置VPN路由器，實現傳輸通道的物理連接。 顯示控制箱內置西門子PLC，用于完成用戶的輸入輸出要求，完成用戶要求的各種輸入輸出邏輯動作。 顯示控制箱內置鼠標板，可有效的解決了觸摸屏在井下無法使用鼠標操作的難題，將觸摸屏在井下的操作與在地面操作一樣簡單、方便。


 6  安裝、調試、操作及使用注意事項 顯示控制箱在安裝前，應仔細檢查外殼及電器元件是否在運輸中遭到碰撞損壞，緊固螺顯示控制箱 語音模塊 視頻服務器 VPN路由器 觸摸屏 PLC 隔爆型光纖攝像儀 麥克 揚聲器 網絡交換機
