順開型減壓風門1套3道門（左門柱2個、右門柱2個、頂箱2個）、門扇（正向風門4扇、反向風門4扇）、氣動執行元件箱（設置在頂箱中）、氣動控制元件箱（2個主控箱設置在右門柱內）、氣動按鈕箱4個組成，各連接部件通過螺栓組裝。
一套礦用減壓風門SZWM順開減壓型由8個門扇和2組門框組成，如果使用純氣控氣動控制裝置開閉門扇時需要配備8條大氣缸和2條小氣缸。礦用氣動減壓風門利用三角平衡原理，把作用在門扇上的壓分解，減小垂直作用在門扇上的壓力，因此開閉門扇變得輕松一些。
氣控箱安裝于每道風門兩側，開關門按鈕安裝在氣控箱上。

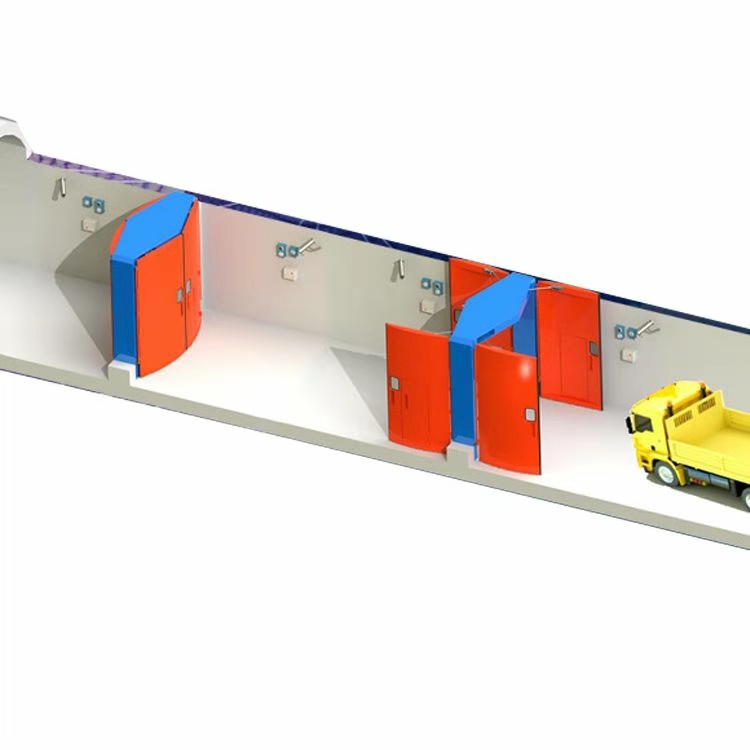

順開型減壓風門工作原理
1)正常通過
l行人到達A門時，按動A門綠色開門按鈕，若B門此時處于關閉狀態，則開門信號經控制箱處理后輸出，控制A門氣缸開啟風門A，同時發送閉鎖信號至B門控制箱，對B門進行強制閉鎖， B門不能再開啟。
l行人通過A門后必須按動A門另一側紅色關門按鈕關閉風門A，其信號經控制箱處理后輸出，控制A門氣缸關閉風門A， A門完全關閉之后，控制箱閉鎖信號方可自行斷開，B門才可以開啟；
l同樣，行人通過B門時，按動B門綠色開門按鈕，若A門此時處于關閉狀態，則開門信號經控制箱處理后輸出，控制B門氣缸開啟風門B，同時發送閉鎖信號至A門控制箱，對A門進行強制閉鎖，A門不能再開啟；
l行人通過B門后必須按動B門另一側紅色關門按鈕關閉風門B，其信號經控制箱處理后輸出，控制B門氣缸關閉風門B，B門完全關閉之后，控制箱閉鎖信號方可自行斷開，A門才可以開啟。
l行人反向通過時，操作步驟相同。
2)緊急及異常通過
l當有緊急情況發生需要緊急解除閉鎖裝置進行開門時，或風門、氣控裝置發生異常情況無法正常開門時，可拉開A門氣源箱或控制箱上任一應急泄壓手拉閥，即可手動拉開風門A，拉開B門氣源箱或控制箱上任一應急泄壓手拉閥，即可手動拉開風門B。
l應急泄壓手拉閥被拉出時，該道風門的氣控裝置將完全失效，同時，氣控裝置的閉鎖功能將完全失效。
l如要恢復氣控裝置，需將該道風門的氣源箱及氣控箱上的應急泄壓手拉閥全部推回復位，氣控裝置將自動恢復至緊急泄壓前的正常運行狀態，閉鎖功能將自動恢復。
lA門與B門閉鎖，同時只能打開一道風門。

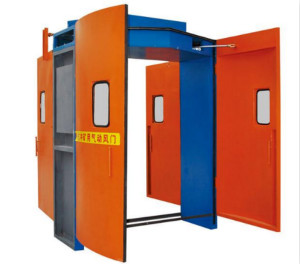

礦用減壓風門SZWM順開減壓型
礦用減壓風門SZWM順開減壓型,1套3道門主要技術參數
1.風門主要技術參數
1)規格尺寸2.4*2.8(寬×高)）尺寸類型為：凈通過尺寸；
2)風門材質：
a)門門框采用40mm*40mm組焊成150mm*500mm的門柱矩；
b)門扇骨架采用40mm*40mm*3mm方管,面板采用厚度2mm的鋼板；
3)風門開啟形式：同向同步開閉；
4)門扇開啟角度：≥90度；
5)門扇與門扇、門扇與門框之間加裝密封膠墊，雙向密封，確保密封性能良好；
6)門框、門扇采用全鋼噴漆結構，防腐、防潮、阻燃、強度大、不變形；顏色為藍色；
順開型減壓風門要技術特性
1)控制系統：QKZM-1氣控系統；
2)驅動裝置：氣壓傳動；
3)門扇開啟角度：≧90；
4)風門開啟形式：每組4扇門正反向同步開啟關閉。車輛及人員通過時，按動開門按鈕風門自動打開，車輛或人員經過后按動關門按鈕自動關閉，無需人力開啟；
5)安全性能強，風門開啟關閉時間可調，有效防止風門破壞傷人事故的發生；
6)兩道風門之間實現閉鎖，只能打開一道風門；
7）氣動控制系統簡單，易安裝、易維護；
順開型減壓風門主要特點
1）門體與門扇之間緊密連接，漏風量小。
2）系統簡單，安全可靠。
3）防腐、防潮、阻燃、強度大。
