名稱：風泵自動排水裝置
分類：風泵控制器
咨詢熱線：13345287774
聯系我們
詳細說明：
風動潛水泵自動排水裝置概述：
礦井水災是煤礦五大自然災害之一。通常情況下在礦山開采過程中，巷道內會產生大量積水，給行人和物料進出造成很大不便，影響工作效率，嚴重威脅礦井安全生產。
介休市致昌礦山機械有限公司針對煤礦井下巷道排水的情況，我公司針對煤礦井下巷道排水的情況，繼研發了FDZK-16（19）型風泵自動排水控制器之后，又開發了QZK-1型潛水泵自動排水控制器。
本控制箱主要應用于礦山巷道積水處，和潛水泵及電磁啟動器配合使用。這是礦用潛水泵的一種自動控制裝置，在潛水泵排水過程中，當水倉水位達到設定高水位時，本裝置啟動潛水泵開始排水，當水倉水位降到設定的低水位時，本裝置停止?jié)撍猛Ｖ古潘?，完成潛水泵的自動開停，做到有水排水無水停泵，無需人工干預，達到自動排水的目的。

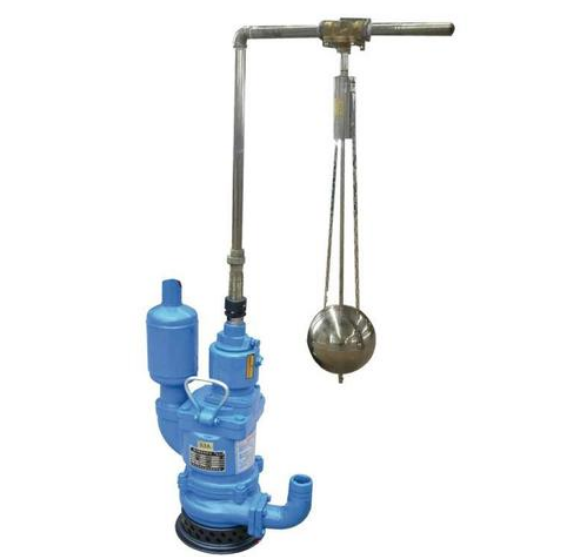

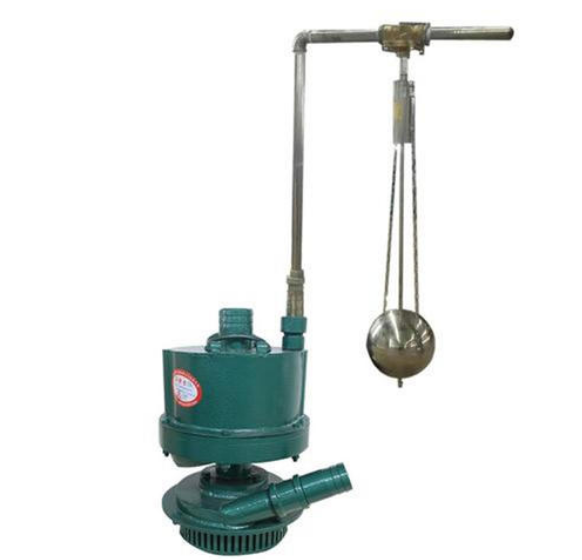

風動潛水泵自動排水裝置產品結構
本裝置主要由兩個行程開關、一個三通接線盒、操縱桿和浮球機構等部分組成，與電磁啟動器共同完成潛水泵自動排水功能。
現有的電磁啟動器由遠方操作按鈕來實現遠方操作功能，以常用的QBZ-80型電磁啟動器為例，遠方操作按鈕中的啟動按鈕常開觸點接電磁啟動器的1、2號線，停止按鈕常閉觸電接2、9號線，分別完成電磁啟動器的啟動與停止功能。本裝置的接線部分與遠方按鈕接線相同，上位行程開關內的常開接點接1、2號線，下位行程開關的常閉點接2、9號線。行程開關由浮球機構帶動操縱桿來實現自動啟停水泵的功能，從而達到自動排水的目的。
風泵自動排水裝置工作原理（具體結構見潛水泵自動排水裝置工作原理圖）：
當水位上升時，浮球和立桿帶動下限位塊向上移動，當下限位塊碰到限位環后，限位環和操縱桿向上移動，觸動上位行程開關動作，開關內的常開點吸合，電磁啟動器動作，水泵開始排水。
當水位下降時，浮球和立桿帶動上限位塊向下移動，當上限位塊碰到限位環后，限位環和操縱桿向下移動，觸動下位行程開關動作，開關內的常閉點斷開，電磁啟動器斷開，水泵停止排水。
