礦用調節無壓風門有手動調節無壓風門和自動調節無壓風門，外形是一種在門扇上帶有調節風窗的平衡風門,靠改變風窗通風橫截面的大小來改變巷道里的通風流速，要求所在環境達到標準參數指標。它主要有四種結構形式即：蓋板式、推拉式、插板式和百葉窗式。
一、產品名稱
|
序號 |
名稱 |
規格型號 |
數量 |
|
1 |
手動調節無壓風門（凈通過） |
3.2*2.6 |
|
|
備注：巷道壓力0-3000Pa，應保證風門正常使用，在風壓作用下無變形。 |
二、手動調節無壓風門使用條件
1. 巷道負壓0-3000Pa；
2. 安裝地點巷道圍巖穩定，巷道變形小，且無嚴重淋水；
3. 適用于井下煤塵及甲烷爆炸性氣體的危險場所；
4. 工作環境為-30℃～40℃；

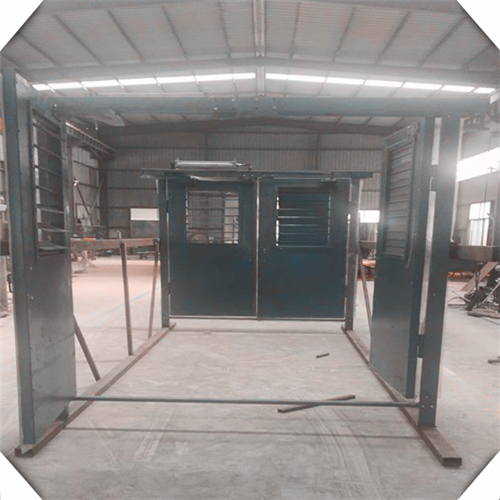

三、風門結構組成
無壓風門為分體結構，在井下組合安裝后使用。無壓風門主要由門扇、門框、平衡機構、合頁、配重等組成。門框采用鋼制型材焊接而成；門扇采用鋼制型材做骨架；門扇與連桿連接，使得風門能可靠關閉。
四、手動調節無壓風門主要技術參數
1.
風門主要技術參數
1) 規格尺寸：3.2m×2.6m(寬×高)， 尺寸類型：凈通過尺寸。
2) 風門材質：
a) 門框采用120mm*60mm*4mm矩管；
b) 門扇骨架采用50mm*50mm*3mm方管,面板采用厚度2mm的鋼板；
c) 每道風門門扇上各配上下兩個百葉式調節窗；
3) 風門門開啟形式：異向同步開閉；
4) 門扇開啟角度：≥90度；
5) 門扇與門扇、門扇與門框之間加裝密封膠墊，雙向密封，確保密封性能良好。
6) 門框、門扇采用全鋼噴漆結構，顏色為
藍色，防腐、防潮、阻燃、強度大、不變形。
7) 含機械閉鎖，保證2道風門一道開啟另外一道關閉。
2. 手動調節無壓風門
技術特點
無壓風門是目前煤礦井下較為理想的一種風門，主要用于礦山井下進、回風巷之間每個聯絡巷中，打破了老式風門傳統的結構類型，巧妙的把作用在風門上的風壓通過平衡機構轉化為內力，充分顯示出該風門結構獨特、使用簡單、安全可靠的優點。通過人工手動實現風門的開啟；還具有同時通過配重塊產生的牽引力實現風門自動關閉。
門體主要由門框、門扇、平衡機構、及配重等組成。門框采用鋼制型材焊接而成；門扇采用鋼制型材做骨架；門扇與連桿連接調節配重，使得風門能自動關閉。 主要特點如下：
（1）雙向隔風，無需再設反向風門；
（2）雙面密封，漏風量??；
（3）系統簡單，安全可靠；
（4）防腐、防潮、阻燃、強度大。
（5）含機械閉鎖，保證2道風門一道開啟另外一道關閉
本產品采用人工手動，安全可靠，對礦用特殊環境無不良影響。
3.
手動調節無壓風門主要配置
|
單套主要部件配置 |
|
序號 |
名稱 |
數量 |
單位 |
|
1 |
門框 |
4 |
件 |
|
2 |
門梁 |
2 |
件 |
|
3 |
門扇 |
4 |
扇 |
|
4 |
地梁 |
2 |
件 |
|
5 |
連桿 |
2 |
件 |
|
6 |
驅動臂 |
4 |
件 |
|
7 |
百葉式調節窗 |
4 |
套 |
|
8 |
配重 |
2 |
套 |
|
9 |
機械閉鎖 |
1 |
套 |
|
10 |
安裝附件 |
1 |
箱 |
