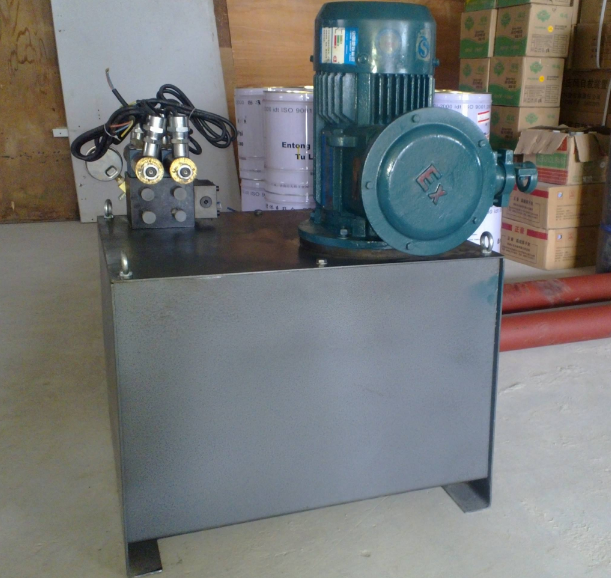

礦用風門液壓自動控制裝置又稱全自動液壓電控裝置由兩道風門、一套電控箱、一臺防爆液壓站、兩套液壓缸傳動機構、兩套聲光報警報警器、四套紅外線傳感器、兩套速度傳感器、兩套開停傳感器、兩套防爆按鈕組成，每道單式風門主體由兩扇門和一套門框組成，為雙扇對開結構，該結構開啟時，較好的達到了平衡內外風壓的目的，對于門框的沖擊力小，可靠耐用，可配備透視窗，以方便的對風門兩側的情況進行觀察。



●自動狀態

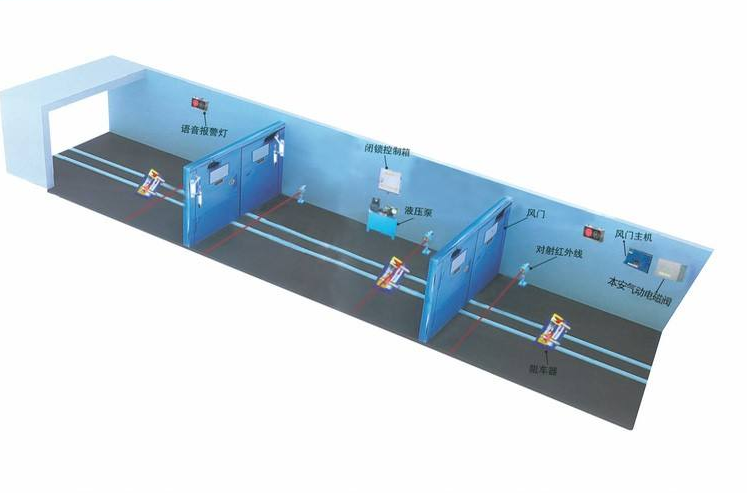

  兩道風門兩端的巷道壁上分別安裝紅外傳感器，在風門的兩端形成檢測線，當行人或車輛由巷道的任一方進入時，傳感器自動檢測并為控制設備提供信號，當A門有人經過時，傳感器發出信號，A門動力源通電，打開A風門，風門上裝有傳感器，檢測風門的閉、合狀態（此信號可傳達至地面調度室，以方便地檢測風門關閉情況）。在A門打開時，聲光報警裝置得到觸發信號，發出提示警示語“風門打開，請注意安全”并傳承著紅燈閃爍，B門聲光報警裝置同時提示“前方風門打開，請您稍后”伴有紅燈亮。B門設有閉鎖，以防止兩扇門都打開影響煤礦安全，經過適當?shù)难訒r（可以根據需要設定），A門自動關閉，等到傳感器檢測關閉到位后，警示語音及紅燈關閉，綠燈常亮。



●手動狀態



  手動操作狀態下，礦車需要通過風門時，手動按下A門的“打開”控制按鈕，A門打開，同時B門關閉，兩扇門打開和關閉的同時，同樣伴有語音提示信號。同樣，按下A門的“關閉”控制按鈕，A門關閉，同時B門打開。



●報警狀態



  在控制系統發出控制風門打開或關閉的指令后，在8秒內（可設定）傳感器仍檢測不到到位信號時，則控制系統將向聲光報警顯示器發出報警指令，聲光報警顯示器將同時發出紅燈閃爍信號和蜂鳴報警信號，通知相關人員采取措施。
