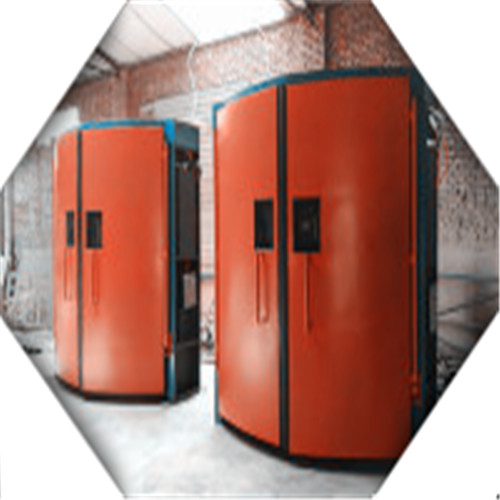

名稱：氣控連鎖減壓風門
分類：自動減壓風門
咨詢熱線：13345287774
聯系我們
詳細說明：
礦用自動減壓風門又稱為全氣控連鎖減壓風門適用于煤礦井下風壓較大的巷道內，采用氣控裝置實現自動一體化操作，可以實現半自動純氣動減壓風門和全自動減壓風門等操作模式。
礦用全氣控連鎖減壓風門一組有兩道八扇風門組成,每道風門4扇,兩正兩反組合在一塊,門扇采用弧形設計有效的減少煤礦井下風壓給風門帶來的壓力。自動減壓風門每道風門四個門扇是同步開啟，當行人或者礦車經過風門感應裝置感應到信號傳遞給風門控制主機，主機控制氣缸運動把四扇風門同時打開，當經過風門后，風門另一組感應裝置感應到礦車和行人經過后信號傳輸給控制主機，主機控制氣缸關閉，風門安裝防夾裝置，當行人或者行車位于風門中間時，紅外線感應到后風門不會關閉，等行人或者行車完全通過后風門才會關閉。
全氣控連鎖減壓風門工作原理：
正常通過 行人打開 A 門時，按動 A 門綠色開門按鈕，若 B 門此時處于關閉狀 態，則開門信號經控制箱處理后輸出，控制 A 門氣缸開啟風門 A，同時發 送閉鎖信號至 B 門控制箱，對 B 門進行強制閉鎖， B 門不能再開啟。 行人通過 A 門后必須按動 A 門另一側紅色關門按鈕關閉風門 A，其信 號經控制箱處理后輸出，控制 A 門氣缸關閉風門 A， A 門完全關閉之后， 控制箱閉鎖信號方可自行斷開，B 門才可以開啟；
同樣，行人通過 B 門時，按動 B 門綠色開門按鈕，若 A 門此時處于 關閉狀態，則開門信號經控制箱處理后輸出，控制 B 門氣缸開啟風門 B， 同時發送閉鎖信號至 A 門控制箱，對 A 門進行強制閉鎖，A 門不能再開啟； 行人通過 B 門后必須按動 B 門另一側紅色關門按鈕關閉風門 B，其信 號經控制箱處理后輸出，控制 B 門氣缸關閉風門 B，B 門完全關閉之后， 控制箱閉鎖信號方可自行斷開，A 門才可以開啟。 行人反向通過時，操作步驟相同。當停氣狀態下，可手動泄壓，然后手動推拉打開風門。
