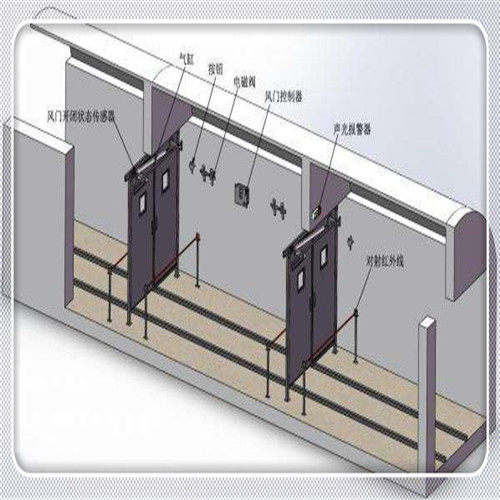

紅外線自動平衡風門門體部分

門體主要有門框、門扇、平衡機構、配重及密封材料等部分組成。門框和門扇均采用鋼制焊接結構，密封材料為橡膠制品。

紅外線自動平衡風門驅動部分

每道門配有一套驅動裝置，每套驅動裝置配有氣缸、導向輪、固定架、氣動控制箱、牽引繩、氣動管路等。

紅外線自動平衡風門控制部分

   在每道門的兩側各配有一個紅外線傳感器探頭，當井下人或車經過探頭有效檢測范圍時，激發紅外線接收器產生一種微弱的低頻信號，該信號經過放大整形處理、限幅后輸給主機，主機驅動防爆電磁閥動作，隨后氣缸動作，將風門打開。當人或車過后，延時時間一到，防爆電磁閥動作，隨后氣缸動作，風門關閉。當其中一道風門動作或打開時，由于兩道風門控制部分的電氣實現閉鎖，另一道風門不能自動打開。

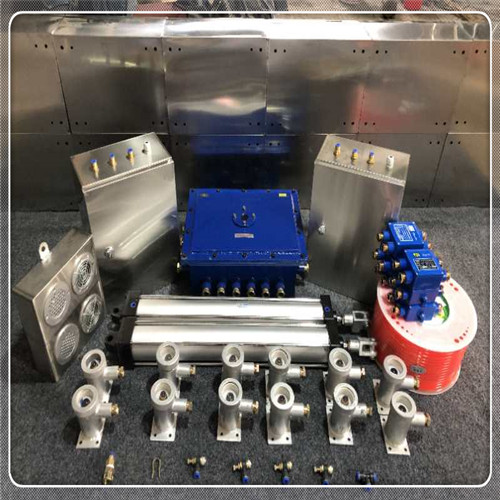

紅外線自動平衡風門實物圖
